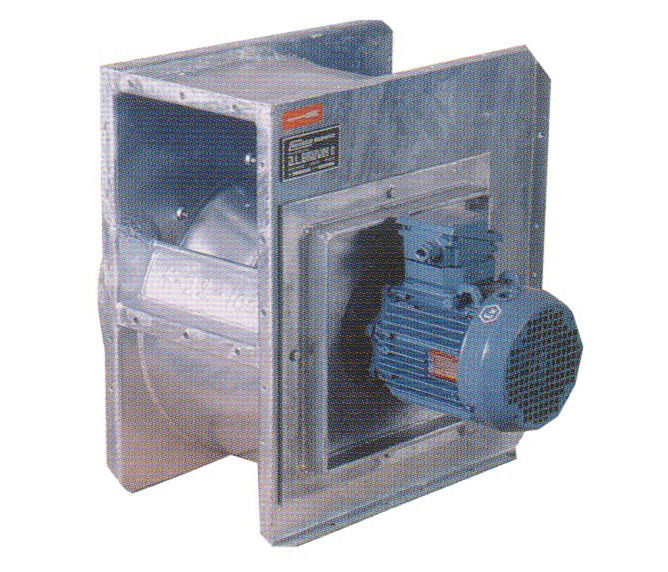

Chicago Blower SQ A/B Arr. 4

Dette er den ideelle avtrekksvifte for anlegg som krever regelmessig ettersyn, lavt lydnivå og høy virkningsgrad.

For bruk i industri og offshore anlegg, for eksempel storkjøkken, sprøyteanlegg for lakkering og tørkeanlegg. Utførelse SQA leveres med A-rotor som har airfoil skovler. Utførelse SQB leveres med B-rotor som har rette bakoverstilte skovler. Airfoil utførelsen er beregnet for ren luft, denne gir en helt jevn luftstrøm over vingen og dermed stabil hastighetsprofil. Virkningsgraden er opp mot 90 % og med lavt lydnivå. B-rotor er beregnet for lett forurenset luft og er selvrensende. Den utnytter ikke flyvinge-prinsippet like godt som A-rotoren, men er mer stabil i anlegg med sterk luftforurensning og en noe høyere trykkkurve. Den kraftige konstruksjonen gir stabil gange.

Arr. 4 er SQ utførelsen for direktedrift med motor montert på husside.

Last ned målskisse (PDF)

Download Dimensional sketch (PDF)
