Chicago Blower SQ A/B Arr. 8 DIDW

Chicago Blower SQ A/B Arr. 8 DIDW

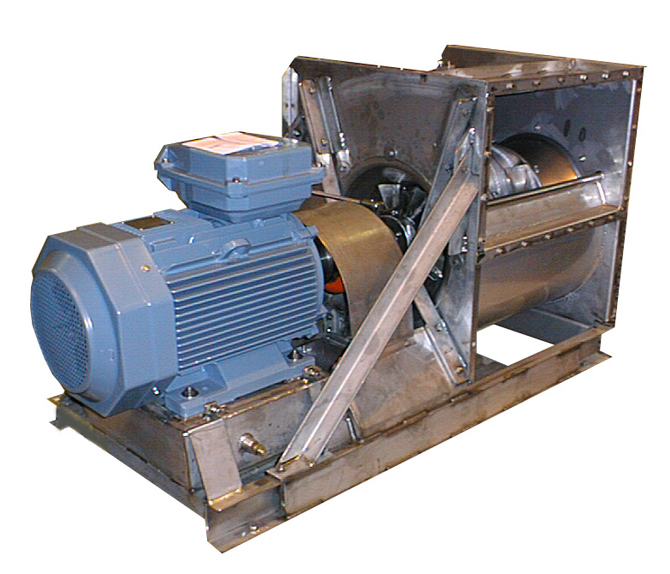

SQ A/B Arr. 8 DIDW (= double inlet double width) er en dobbeltsugende vifte med direktekoblet el. motor via akslingkobling.

Motor og vifte plasseres på felles fundamentramme. Som arr. 3 er arr. 8 DIDW er spesielt velegnet for fri plassering i vifterom, eller som kabinett vifte. Benyttes kardangaksling mellom vifte og motor, kan motor plasseres utenfor selve kabinettet. Arr. 8 løsningen anbefales også når viften blir regulert av frekvensomformer.

Utførelse SQA leveres med A - rotor som har airfoil skovler. Utførelse SQB leveres med B - rotor som har rette bakoverstilte skovler.

Airfoil utførelsen gir en helt jevn luftstrøm over vingen og dermed stabil hastighetsprofil i innsugskon og virkningsgrad opp mot 90%. B - rotor som er en rett bakoverbøyd skovl utnytter ikke "flyvinge" prinsippet like effektivt som A - rotoren, men er mer stabil i anlegg med sterk luftforurensning og har litt høyere trykkurve.

Last ned målskisse (PDF)
