Purovent kanalventilasjon

Purovent kanalventilasjon

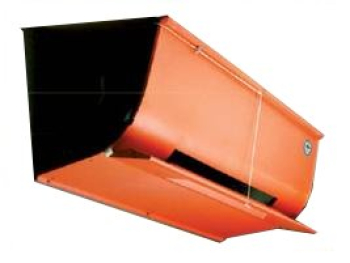

Kanalventilasjon type Purovent levers som hjørnekanal i 1 meterseksjoner, eller for sammenmontering til dobbel kanal midt etter rommet.

Ventilklaffene i inntaksseksjonen reguleres automatisk fra vifteregulator via spjeldmotor eller manuelt med et reguleringshåndtak.

Kanalens konstruksjon gir en enkel montering og jevn overflate som er lett å holde ren.

I kapasitetsberegningen er det tatt utgangspunkt i kravet om en max. lufthastiget ut av klaffen på 5 m/s. Ved undertrykksventilasjon, der luten skal tas gjennom tak/vegg, bør man beregne et minimumsareal på 0,005 m2 (eks. 20 x 25 cm) pr. friskluftklaff i Puroventkanalen. Det er alltid en fordel å fordele luftinntakene i hele kanalens lengde.

Kanalen har følgende kapasiteter (maks. ventilasjon):

  1. 1 m kanalseksjon med klapp: Helt åpen 750 m3/t
  2. Enkel kanal med luftinntak fra en ende:
  3. Undertrykk: Ca. 2500 m3/t. Tilsvarende 3-4 klaffer.
    Nøytraltrykk: Ca. 4000 m3/t. Tilsvarende 5-6 klaffer.
  4. Dobbel kanal med luftinntak fra en ende:
  5. Undertrykk: Ca. 5000 m3/t. Tilsvarende 7-8 klaffer.
  6. Nøytraltrykk: Ca. 8000 m3/t. Tilsvarende 11-12 klaffer.
  7. Dobbel kanal med luftinntak fra begge ender eller fra midten:
  8. Undertrykk: Ca. 5000 m3/t. Tilsvarende 7-8 klaffer.
  9. Nøytraltrykk: Ca. 8000 m3/t. Tilsvarende 10-11 klaffer.
  10. Dobbel kanal med luftinntak fra begge ender eller fra midten:
  11. Undertrykk: Ca. 10000 m3/t. Tilsvarende 13-14 klaffer.
  12. Nøytraltrykk: Ca. 16000 m3/t. Tilsvarende 20 klaffer.

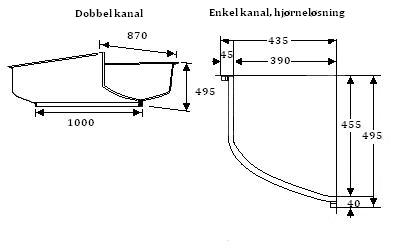

Last ned målskisse (PDF)

Last ned installasjonsmanual (PDF)
